上一节S3C2440移植linux3.4.2内核之内核框架介绍及简单修改我们简单配置了内核，这节来根据继续修改内核。

移植Linux3.4.2内核其他文章链接：

S3C2440移植linux3.4.2内核之内核框架介绍及简单修改

S3C2440移植linux3.4.2内核之修改分区以及制作根文件系统

S3C2440移植linux3.4.2内核之支持YAFFS文件系统

S3C2440移植linux3.4.2内核之内核裁剪

启动内核

  内核启动的打印信息如下图所示

  可以看到内核有8个分区，而我们的uboot只有4个分区。

0x00000000-0x00040000 : "bootloader"            //存放uboot
0x00040000-0x00060000 : "params"                //存放环境变量
0x00060000-0x00260000 : "kernel"                //存放内核
0x00260000-0x10000000 : "rootfs"                  //存放文件系统

  所以接下来我们来修改内核分区

修改内核分区

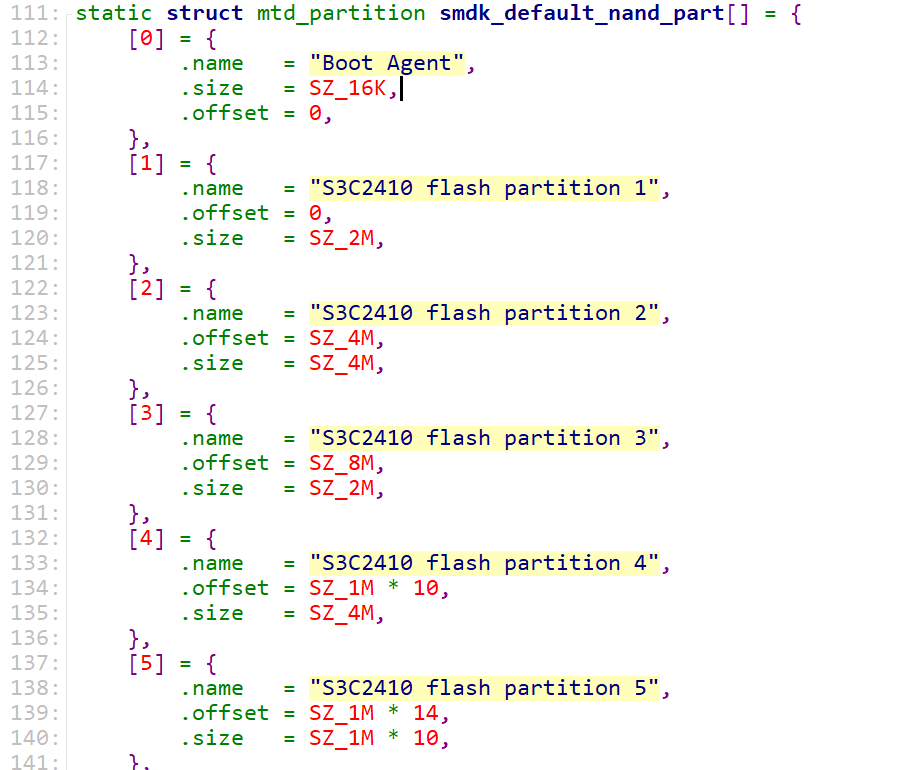

  在si里搜索上图出现的”S3C2410 flash partition”字段，找到位于common-smdk.c中,里面有个数组smdk_default_nand_part[],内容如下所示:

  修改smdk_default_nand_part[]数组(位于arch/arm/mach-s3c24xx/common-smdk.c)
修改为:

static struct mtd_partition smdk_default_nand_part[] = {

         [0] = {

                   .name         = "bootloader",            //0x00000000-0x00040000
                   .size  = SZ_256K,
                   .offset         = 0,
         },

         [1] = {

                   .name         = "params",                 //0x00040000-0x00060000
                   .offset = MTDPART_OFS_APPEND,
                   .size  = SZ_128K,
         },

         [2] = {

                   .name         = "kernel",                  //0x00060000-0x00260000
                   .offset = MTDPART_OFS_APPEND,
                   .size  = SZ_2M,
         },

         [3] = {

                   .name         = "rootfs",                 //0x00260000-0x10000000
                   .offset         = MTDPART_OFS_APPEND,
                   .size  = MTDPART_SIZ_FULL,
         }
};

  上面部分宏的定义,如下所示:
  MTDPART_OFS_RETAIN: 填在offset里,表示先后保留多少size空间大小
  MTDPART_OFS_NXTBLK: 填在offset里,表示从下一个块开始
  MTDPART_OFS_APPEND: 填在offset里,表示该分区位置附加在上个分区结束的地址上
  MTDPART_SIZ_FULL: 填在size里,表示剩下的内存size都归于该分区
若需要mini2440的机器ID,则还需要修改mini2440单板对应的mach-mini2440.c
  因为该单板的mtd分区也不对,将里面的mini2440_default_nand_part[]内容改为和上面一样，拷贝文件到ubuntu重新编译下载内核

烧写yaffs2文件系统

  烧写 /work/nfs_root fs_mini_mdev.yaffs2文件系统

nfs 30000000 192.168.1.30:/work/nfs_root/fs_mini_mdev.yaffs2
nand erase.part rootfs
nand write.yaffs 30000000 260000  889bc0

  启动文件系统

set bootargs console=ttySAC0,115200 root=/dev/mtdblock3 rootfstype=yaffs2
nfs 32000000 192.168.1.30:/work/nfs_root/uImage_new
bootm 32000000

  打印信息表示不支持该内核不支持yaffs文件系统,然后尝试使用ext3 ext2 cramfs vfat msdos iso9660等来挂载

烧写jffs2文件系统

   在.config中搜索JFFS2，发现支持JFFS2文件系统

  下载文件系统

nfs 30000000 192.168.1.30:/work/nfs_root/fs_mini_mdev.jffs2
nand erase.part rootfs
nand write.jffs2 30000000 260000  $filesize
set bootargs console=ttySAC0,115200 root=/dev/mtdblock3 rootfstype=jffs2

  启动后如图所示

  表示jffs2已挂载,但是找不到init程序,因为这个文件系统的glibc库是交叉编译3.4版本的,由于3.4内核的交叉编译是4.3版本,所以不支持,接下来我们便重新制作文件系统

构造根文件系统

详细步骤可参考构建根文件系统

安装busybox

  首先编译安装busybox(参考以前的busybox安装章节)进入

https://busybox.net/下载busybox 1.20.0
tar -xjf busybox-1.20.0.tar.bz2
cd busybox-1.20.0
make menuconfig          //设置交叉编译前缀
进入Busybox Settings --->Build Options --->() Cross Compiler prefix
在弹出的对话框里面写入：arm-linux-

make          //编译
mkdir   /work/nfs_root/fs_mini_mdev_new            //创建要安装的文件系统目录
make install CONFIG_PREFIX=/work/nfs_root/fs_mini_mdev_new   //指定安装位置

  安装完成后有了各种目录

安装glibc库

  输入$PATH找到交叉编译位于/work/tools/arm-linux-gcc-4.3.2/usr/local/arm/4.3.2位置,

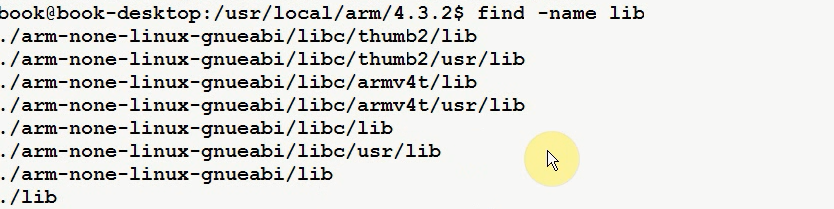

  通过find -name lib,找到有以下几个lib

  由于ARM9属于ARMv4T架构,所以拷贝上面第三个第四个lib到fs_mini_mdev_new里

mkdir /work/nfs_root/fs_mini_mdev_new/lib
mkdir /work/nfs_root/fs_mini_mdev_new/usr/lib -p
cp arm-none-linux-gnueabi/libc/armv4t/usr/lib/*.so* /work/nfs_root/fs_mini_mdev_new/usr/lib -d           /* -d:保持链接 */
cp arm-none-linux-gnueabi/libc/armv4t/lib/*.so* /work/nfs_root/fs_mini_mdev_new/lib -d

构造etc目录

cp 原来的etc  fs_mini_mdev_new  -rf

构造其它文件/目录

  1)创建终端文件(dev/console和dev/null)

sudo mknod –m 660  dev/console c 5 1
sudo mknod –m 660 dev/null c 1 3

  2)创建其它目录

mkdir mnt tmp root proc  sys root

制作jffs2映像文件

  由于mkfs.jffs2工具之前已经安装好了,所以直接使用mkfs.jffs2命令:

cd /work/nfs_root/                 //返回到上个目录
mkfs.jffs2 -n  -s 2048  -e 128KiB  -d fs_mini_mdev_new  -o fs_mini_mdev_new.jffs2
//-n:表示每块不添加清除标记,-s:NAND的每页为2k,-e: NAND的每块为128kb
//-d fs_mini_mdev_new:表示要制作的根文件系统文件
//-o fs_mini_mdev_new.jffs2:表示生成的映像文件

  烧写jffs2,启动内核

nfs 30000000 192.168.2.106:/work/nfs_root/fs_mini_mdev_new.jffs2
nand erase.part rootfs
nand write.jffs2 30000000 260000  $filesize
set bootargs console=ttySAC0,115200 root=/dev/mtdblock3 rootfstype=jffs2
nfs 32000000 192.168.2.106:/work/nfs_root/uImage_new
bootm 32000000

  启动内核
  打印如下图所示:

配置EABI

  进入si,搜索exitcode,找到0x00000004对应的宏定义是SIGILL,表示非法指令，是因为arm-linux-gcc-4.3.2是使用的EABI接口,内核由于未配置,所以出现非法
  配置内核支持EABI
  输入make menuconfig,搜索EABI,找到位于:

kernel feature->

[*] Use the ARM EABI to compile the kernel
make uImage

  重新编译烧写内核就没问题了。
  下一节S3C2440移植linux3.4.2内核之支持YAFFS文件系统我们将修改内核支持yaffs文件系统。
